Вводно-распределительные устройства серии ВРУ-21L Назначение и область применения

Устройства вводно-распределительные серии ВРУ-21L предназначены для приёма, учёта и распределения электрической энергии напряжением 380/220В трёхфазного переменного тока частотой 50Гц в четырёх- и пятипроводных электрических сетях с системами заземления TN-S, TN-C.TN-C-S, и обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях.

Область применения ВРУ-21L — жилые, общественные здания и сооружения, административные и бытовые здания, промышленные предприятия.

Устройства вводно-распределительные серии ВРУ-21L соответствуют ГОСТ Р 51321.1-2000, ГОСТ Р 51 372-2001, ТУ 3434-001-95246270-2006.

Условия эксплуатации Степень защиты от воздействия окружающей среды — от IP31 до IP55 (по ГОСТ 14254). Климатическое исполнение и категория размещения — УХЛ4 (по ГОСТ15150), при этом: рабочая температура окружающего воздуха от +1°С до +35°С; относительная влажность окружающего воздуха — не более 60%, при температуре 20°С; высота размещения над уровнем моря до 2000 м; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Группа механического исполнения — М1 (по ГОСТ 17516.1). Номинальный режим работы — продолжительный. Класс защиты — I (по ГОСТ Р МЭК 536). Функциональные возможности

Устройства разделяются на:

вводные; вводно-распределительные; вводно-распределительные с АВР; прочие; и обеспечивают ввод трёхфазной, (однофазной) электрической сети напряжением 380/220В, частотой 50 Гц; ручное либо автоматическое переключение на резервное питание; распределение электроэнергии по трёхфазным и/или однофазным цепям; защиту электрических цепей от перегрузок и токов короткого замыкания; учёт электроэнергии в трёхфазной и однофазной цепях потребления; нечастые (до 6 раз в сутки) оперативные включения и отключения отходящих электрических цепей. Конструкция

Вводно-распределительные устройства серии ВРУ-21L конструктивно выполнены в виде панелей одностороннего обслуживания, в оболочках шкафного типа напольного или навесного исполнения.

Аппаратура ВРУ закрыта лицевыми панелями, которые обеспечивают (при открытой двери шкафа) класс защиты от прикосновения к токоведущим частям IP20.

Шкаф ВРУ напольного исполнения устанавливается на цоколе при помощи крепёжного комплекта, входящего в комплект поставки.

Габаритные размеры шкафов для различных типоисполнений ВРУ приведены в таблице 2 и таблице 3.

Устройства ВРУ-21L поставляются комплектно со встроенной аппаратурой и со всеми внутренними соединениями.

Ввод питающих кабелей к шкафам напольного исполнения предусмотрен снизу; вывод отходящих кабелей — вниз или через верхнюю съёмную крышку.Ввод питающих кабелей к шкафам навесного исполнения предусмотрен сверху; вывод отходящих кабелей — вниз.

Технические данные Наименование параментра ВРУ-21L Номинальное напряжение на вводе ВРУ, В 380/220 Номинальные токи ВРУ, А от 80 до 500 Номинальные токи вводных автоматов, А от 100 до 630 Номинальные токи вводных автоматов ВРУ с АВР, А от 25 до 630 Номинальные токи защитных автоматов распределительных цепей, А от 6 до 125 Номинальные отключающие дифференциальные токи устройств защитного отключения в цепи распределения, мА 30, 100 Номинальный кратковременный ток короткого замыкания для вводной панели и сборных шин ВРУ, кА ≤10 Средний ресурс, лет, не менее 25 Структура условного обозначения 186_0

Типоисполнение 300, 301, 302, 303, 304

Вводно-распределительные устройства с АВР

Таблица 4. Типоисполнение 300, 301, 302, 303, 304

Примечание: индекс «К» в обозначении устройства означает вариант схемы АВР с использованием контакторов;
обозначение устройства без индекса означает вариант схемы АВР с использованием автоматических выключателей с приводом.

Обозначение ВРУ Количество и номинальные токи вводных автоматов, А Кол. секций распределения х макс.кол. модулей (1Р) в секции Наличие блока авт. управления освещением Количество аппаратов учёта нагрузок Номинальные токи первичных обмоток трансформаторов тока Номер рисунка, одноимённой схемы Габаритные размеры в мм (высота с цоколем х ширина х глубина общих обще-домовых абонент-ских ВРУ-21L-25-300К 2 х 32/63 1 х 18 — 1 — — 50 6.2.1 800 х 600 х 250 ВРУ-21L-32-300К 2 х 40/63 1 х 18 — 1 — — 50 6.2.1 800 х 600 х 250 ВРУ-21L-40-300К 2 х 50/63 1 х 18 — 1 — — 50 6.2.1 800 х 600 х 250 ВРУ-21L-50-300К 2 х 63/125 1 х 18 — 1 — — 100 6.2.1 800 х 600 х 250 ВРУ-21L-63-300К 2 х 80/125 1 х 18 — 1 — — 100 6.2.1 800 х 600 х 250 ВРУ-21L-80-300К 2 х 95/125 1 х 24 — 1 — — 100 6.2.1 1000 х 600 х 250 ВРУ-21L-90-300 2 х 100/250 1 х 24 — 1 — — 100 6.2.2 2200 х 800 х 600 ВРУ-21L-100-300 2 х 125/250 1 х 30 — 1 — — 150 6.2.2 2200 х 800 х 600 ВРУ-21L-125-300 2 х 160/250 1 х 30 — 1 — — 200 6.2.2 2200 х 800 х 600 ВРУ-21L-160-300 2 х 200/250 1 х 30 — 1 — — 200 6.2.2 2200 х 800 х 600 ВРУ-21L-200-300 2 х 250/250 1 х 30 — 1 — — 300 6.2.2 2200 х 800 х 600 ВРУ-21L-250-300 2 х 320/400 1 х 30 — 1 — — 400 6.2.2 2200 х 800 х 600 ВРУ-21L-300-300 2 х 400/400 1 х 45 — 1 — — 400 6.2.2 2200 х 800 х 600 ВРУ-21L-400-300 2 х 500/630 1 х 45 — 1 — — 500 6.2.2 2200 х 800 х 600 ВРУ-21L-500-300 2 х 630/630 1 х 60 — 1 — — 600 6.2.2 2200 х 800 х 600 ВРУ-21L-25-301К 2 х 32/63 1 х 15 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-32-301К 2 х 40/63 1 х 15 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-40-301К 2 х 50/63 1 х 15 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-50-301К 2 х 63/125 1 х 15 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-63-301К 2 х 80/125 1 х 18 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-80-301К 2 х 100/125 1 х 18 — — — — — 6.2.3 2200 х 800 х 600 ВРУ-21L-90-301 2 х 100/250 1 х 18 — — — — — 6.2.4 2200 х 600 х 250 ВРУ-21L-100-301 2 х 125/250 1 х 30 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-125-301 2 х 160/250 1 х 30 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-160-301 2 х 200/250 1 х 30 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-200-301 2 х 250/250 1 х 30 — — — — — 6.2.4. 2200 х 800 х 600 ВРУ-21L-250-301 2 х 320/400 1 х 30 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-320-301 2 х 400/400 1 х 45 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-400-301 2 х 500/630 1 х 45 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-500-301 2 х 630/630 1 х 60 — — — — — 6.2.4 2200 х 800 х 600 ВРУ-21L-(100+100)-302 2 х 125/250 + 2 х 125/250 2 х 30 — 2 — — 150 + 150 6.2.5 2200 х 800 х 600 ВРУ-21L-(125+125)-302 2 х 160/250 + 2 х 160/250 2 х 30 — 2 — — 200 + 200 6.2.5 2200 х 800 х 600 ВРУ-21L-(160+160)-302 2 х 200/250 + 2 х 200/250 2 х 30 — 2 — — 200 + 200 6.2.5 2200 х 800 х 600 ВРУ-21L-(200+200)-302 2 х 250/250 + 2 х 250/250 2 х 30 — 2 — — 300 + 300 6.2.5 2200 х 800 х 600 ВРУ-21L-(250+250)-302 2 х 320/400 + 2 х 320/400 2 х 30 — 2 — — 400 + 400 6.2.5 2200 х 800 х 600 ВРУ-21L-(320+320)-302 2 х 400/400 + 2 х 400/400 2 х 30 — 2 — — 400 + 400 6.2.5 2200 х 800 х 600 ВРУ-21L-(400+400)-302 2 х 500/630 + 2 х 500/630 2 х 30 — 2 — — 500 + 500 6.2.5 2200 х 800 х 600 ВРУ-21L-(100+100)-303 2 х 125/250 + 2 х 125/250 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(125+125)-303 2 х 160/250 + 2 х 160/250 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(160+160)-303 2 х 200/250 + 2 х 200/250 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(200+200)-303 2 х 250/250 + 2 х 250/250 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(250+250)-303 2 х 320/400 + 2 х 320/400 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(320+320)-303 2 х 400/400 + 2 х 400/400 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 ВРУ-21L-(400+400)-303 2 х 500/630 + 2 х 500/630 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 +
2200 х 800 х 600 ВРУ-21L-(500+500)-303 2 х 630/630 + 2 х 630/630 2 х 30 — — — — — 6.2.6 2200 х 800 х 600 +
2200 х 800 х 600 ВРУ-21L-(100+100)-304 2 х 125/250 + 2 х 125/250 1 х 30
1 х 9
1 х 18 — 2 1 — 150 + 150 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(125+125)-304 2 х 160/250 + 2 х 160/250 1 х 30
1 х 9
1 х 18 + 2 1 — 200 + 200 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(160+160)-304 2 х 200/250 + 2 х 200/250 1 х 30
1 х 9
1 х 18 + 2 1 — 200 + 200 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(200+200)-304 2 х 250/400 + 2 х 250/250 1 х 30
1 х 9
1 х 18 + 2 1 — 300 + 300 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(250+200)-304 2 х 320/400 + 2 х 250/250 1 х 30
1 х 9
1 х 18 + 2 1 — 300 + 300 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(250+250)-304 2 х 320/400 + 2 х 320/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(320+250)-304 2 х 400/400 + 2 х 320/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(320+320)-304 2 х 400/400 + 2 х 400/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.2.7 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(400+400)-304 2 х 500/630 + 2 х 500/630 1 х 30
1 х 9
1 х 18 + 2 1 — 500 + 500 6.2.7 2200 х 800 х 600 +
2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(500+500)-304 2 х 630/630 + 2 х 630/630 1 х 30
1 х 30
1 х 30 + 2 1 — 600 + 600 6.2.7 2200 х 800 х 600 +
2200 х 800 х 600 +
800 х 600 х 250

Типоисполнение 200, 201, 202, 203, 204

Обозначение ВРУ Количество и номинальные токи вводных автоматов, А Кол. секций распределения х макс.кол. модулей (1Р) в секции Наличие блока авт. управления освещением Количество аппаратов учёта нагрузок Номинальные токи первичных обмоток трансформаторов тока Номер рисунка, одноимённой схемы Габаритные размеры в мм (высота с цоколем х ширина х глубина общих общедомовых абонентских ВРУ-21L-80-200 1 х 100/250 1 х 27 — 1 — — 100 6.1.1 2200 х 700 х 400 ВРУ-21L-100-200 1 х 125/250 1 х 27 — 1 — — 150 6.1.1 2200 х 700 х 400 ВРУ-21L-125-200 1 х 160/250 1 х 27 — 1 — — 200 6.1.1 2200 х 700 х 400 ВРУ-21L-160-200 1 х 200/250 1 х 27 — 1 — — 200 6.1.1 2200 х 700 х 400 ВРУ21L-200-200 1 х 250/250 1 х 27 — 1 — — 300 6.1.1 2200 х 700 х 400 ВРУ-21L-(80+80)-201 2 х 100/250 + 2 х 100/250 2 х 27 — 2 — — 100 + 100 6.1.2 2200 х 700 х 400 ВРУ-21L-(80+100)-201 2 х 100/250 + 2 х 125/250 2 х 27 — 2 — — 100 + 150 6.1.2 2200 х 700 х 400 ВРУ-21L-(100+125)-201 2 х 125/250 + 2 х 160/250 2 х 27 — 2 — — 150 + 200 6.1.2 2200 х 700 х 400 ВРУ-21L-(125+125)-201 2 х 160/250 + 2 х 160/250 2 х 27 — 2 — — 200 + 200 6.1.2 2200 х 700 х 400 ВРУ-21L-(160+125)-201 2 х 200/250 + 2 х 160/250 2 х 27 — 2 — — 200 + 200 6.1.2 2200 х 700 х 400 ВРУ-21L-(160+160)-201 2 х 200/250 + 2 х 200/250 2 х 27 — 2 — — 200 + 200 6.1.2 2200 х 700 х 400 ВРУ-21L-(200+160)-201 2 х 250/250 + 2 х 200/250 2 х 27 — 2 — — 300 + 200 6.1.2 2200 х 800 х 600 ВРУ-21L-(200+200)-201 2 х 250/250 + 2 х 250/250 2 х 27 — 2 — — 300 + 300 6.1.2 2200 х 800 х 600 ВРУ-21L-(80+80)-202 2 х 100/250 + 1 х 100/250 2 х 27 — 2 — — 100 + 100 6.1.3 2200 х 700 х 400 ВРУ-21L-(80+100)-202 2 х 100/250 + 1 х 125/250 2 х 27 — 2 — — 100 + 150 6.1.3 2200 х 700 х 400 ВРУ-21L-(100+125)-202 2 х 125/250 + 1 х 160/250 2 х 27 — 2 — — 150 + 200 6.1.3 2200 х 700 х 400 ВРУ-21L-(125+125)-202 2 х 160/250 + 1 х 160/250 2 х 27 — 2 — — 200 + 200 6.1.3 2200 х 700 х 400 ВРУ-21L-(160+125)-202 2 х 200/250 + 1 х 160/250 2 х 27 — 2 — — 200 + 200 6.1.3 2200 х 700 х 400 ВРУ-21L-(160+160)-202 2 х 200/250 + 1 х 200/250 2 х 27 — 2 — — 200 + 200 6.1.3 2200 х 700 х 400 ВРУ-21L-(200+160)-202 2 х 250/250 + 1 х 200/250 2 х 27 — 2 — — 300 + 200 6.1.3 2200 х 800 х 600 ВРУ-21L-(200+200)-202 2 х 250/250 + 1 х 250/250 2 х 27 — 2 — — 300 + 300 6.1.3 2200 х 800 х 600 ВРУ-21L-(80+80)-203 1 х 100/250 + 1 х 100/250 1 х 27 — 2 — — 100 6.1.4 2200 х 700 х 400 ВРУ-21L-(80+100)-203 1 х 100/250 + 1 х 125/250 1 х 27 — 2 — — 150 6.1.4 2200 х 700 х 400 ВРУ-21L-(100+125)-203 1 х 125/250 + 1 х 160/250 1 х 27 — 2 — — 200 6.1.4 2200 х 700 х 400 ВРУ-21L-(125+125)-203 1 х 200/250 + 1 х 200/250 1 х 27 — 2 — — 200 6.1.4 2200 х 700 х 400 ВРУ-21L-(160+125)-203 1 х 200/250 + 1 х 160/250 1 х 27 — 2 — — 300 6.1.4 2200 х 700 х 400 ВРУ-21L-(160+160)-203 1 х 200/250 + 1 х 200/250 2 х 27 — 2 — — 100 + 100 6.1.4 2200 х 700 х 400 ВРУ-21L-(200+160)-203 1 х 250/250 + 1 х 200/250 2 х 27 — 2 — — 100 + 150 6.1.4 2200 х 800 х 600 ВРУ-21L-(200+200)-203 1 х 250/250 + 1 х 250/250 2 х 27 — 2 — — 150 + 200 6.1.4 2200 х 800 х 600 ВРУ-21L-(80+80)-204 2 х 100/250 + 2 х 100/250 1 х 30
1 х 9
1 х 18 + 2 1 — 100 + 100 6.1.5 2200 х 800 х 600 +  800 х 600 х 250 ВРУ-21L-(80+100)-204 2 х 100/250 + 2 х 125/250 1 х 30
1 х 9
1 х 18 + 2 1 — 100 + 150 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(100+125)-204 2 х 125/250 + 2 х 160/250 1 х 30
1 х 9
1 х 18 + 2 1 — 150 + 200 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(125+125)-204 2 х 200/250 + 2 х 200/250 1 х 30
1 х 9
1 х 18 + 2 1 — 200 + 200 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(160+125)-204 2 х 200/250 + 2 х 160/250 1 х 30
1 х 9
1 х 18 + 2 1 — 200 + 200 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(160+160)-204 2 х 200/250 + 2 х 200/250 1 х 30
1 х 9
1 х 18 + 2 1 — 200 + 200 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(200+160)-204 2 х 250/250 + 2 х 200/250 1 х 30
1 х 9
1 х 18 + 2 1 — 300 + 200 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(200+200)-203 2 х 125/250 + 1 х 160/250 1 х 30
1 х 9
1 х 18 + 2 1 — 300 + 300 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(200+200)-204 2 х 250/250 + 2 х 250/250 1 х 30
1 х 9
1 х 18 + 2 1 — 300 + 300 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(250+200)-204 2 х 320/400 + 2 х 250/250 1 х 30
1 х 9
1 х 18 + 2 1 — 400 +250 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(250+250)-204 2 х 320/400 + 2 х 320/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(320+250)-204 2 х 400/400 + 2 х 320/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.1.5 2200 х 800 х 600 +
800 х 600 х 250 ВРУ-21L-(320+320)-204 2 х 400/400 + 2 х 400/400 1 х 30
1 х 9
1 х 18 + 2 1 — 400 + 400 6.1.5 2200 х 800 х 600 +
800 х 600 х 250

 — в данной графе таблицы приведены значения «номинальный длительный ток вводного автомата/максимально допустимый ток автомата в данном габарите»

 — блок автоматического управления освещением выполняется в отдельном щите габаритами 800х600х250(мм)

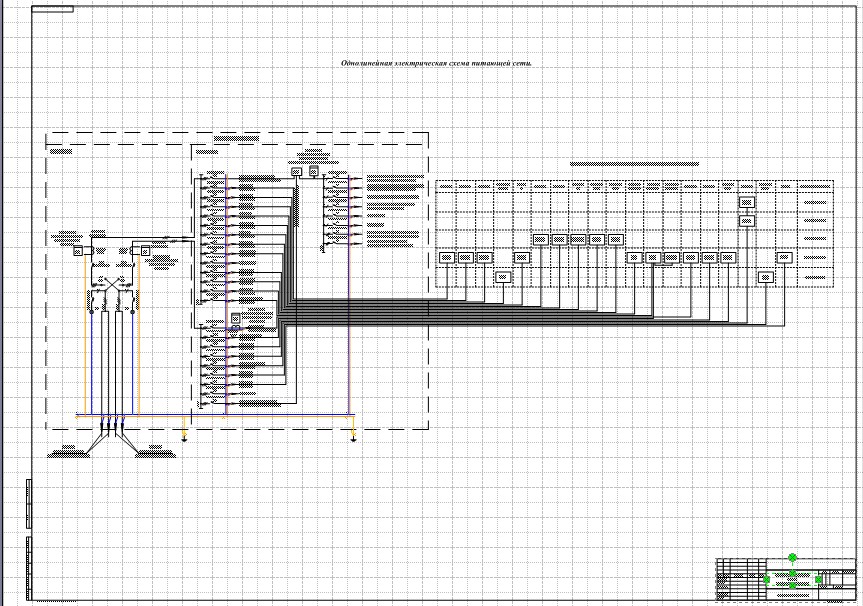

Схемы электрические однолинейные ВРУ-21L

Рис. 6.1.1. ВРУ-21L-(ХХХ)-200 Рис. 6.1.2. ВРУ-21L-(ХХХ)-201 331_1332_2 Рис. 6.1.3. ВРУ-21L-(ХХХ)-202 Рис. 6.1.4. ВРУ-21L-(ХХХ)-203 334_4330_0 Рис. 6.1.5. ВРУ-21L-(ХХХ)-204 333_3

Схемы электрические однолинейные ВРУ с АВР

Рис. 6.2.1. ВРУ-21L-(ХХХ)-300К Рис. 6.2.2. ВРУ-21L-(ХХХ)-300 341_5339_3 Рис. 6.2.3. ВРУ-21L-(ХХХ)-301К Рис. 6.2.4. ВРУ-21L-(ХХХ)-301 336_0340_4 Рис. 6.2.5. ВРУ-21L-(ХХХ)-302 Рис. 6.2.6. ВРУ-21L-(ХХХ)-303 337_1338_2 Рис. 6.2.7. ВРУ-21L-(ХХХ)-304 342_6

 — схема обеспечивает надежность электроснабжения токоприемников в соответствии с ПУЭ п. 1.2.20
 — схема обеспечивает надежность электроснабжения токоприемников в соответствии с ПУЭ п.1.2.19 по I — категории
